Standar:DIN6916
Deskripsi:
DIN 6916 washer, juga dikenal sebagai washer tarik tinggi atau washer struktural, umumnya digunakan dalam aplikasi yang membutuhkan kekuatan tinggi dan kemampuan beban.Mesin cuci ini sesuai dengan standar DIN 6916, yang menentukan dimensi dan persyaratan material untuk mesin cuci ini.
Kisaran ukuran mesin cuci DIN 6916 biasanya ditentukan dalam pengukuran metrik, seperti M12 hingga M36.Ini menunjukkan bahwa mesin cuci DIN 6916 dapat menampung pengikat metrik dengan diameter mulai dari M12 hingga M36.
DIN 6916 washer tersedia dengan dua pilihan pelapis umum: zinc plated dan hot-dip galvanized (HDG).
Mesin cuci berlapis seng DIN 6916 memiliki lapisan tipis seng yang dilektroplasi pada permukaan. Lapisan seng memberikan lapisan pengorbanan yang membantu melindungi mesin cuci dari korosi.Zinc plating menawarkan ketahanan korosi sedang dan umumnya digunakan di dalam ruangan atau lingkungan korosi rendah.
HDG (hot-dip galvanized) DIN 6916 washer mengalami proses galvanisasi panas, di mana mereka tenggelam dalam mandi seng cair.Ini membentuk lapisan seng yang lebih tebal dan lebih tahan lama dibandingkan dengan zinc plating. HDG memberikan ketahanan korosi yang ditingkatkan dan cocok untuk lingkungan luar ruangan, kelembaban tinggi, atau korosif.
Saat memilih antara mesin cuci zinc plated dan HDG DIN 6916, pertimbangkan kondisi lingkungan khusus di mana mereka akan digunakan.atau zat korosif, HDG DIN 6916 washer akan memberikan perlindungan korosi yang lebih baik. Untuk lingkungan dalam ruangan atau korosi rendah, zinc plated DIN 6916 washer mungkin cukup.
| Bahan | 45#/40CR |
| Ukuran | M12-M36 |
| Selesaikan | Plain/black/ZINC/HDG/Dacromet/Mechanical Galvanized |
| Kekerasan | HV300/HRC35-45 |
| Penandaan | dapat disesuaikan |
| Aplikasi | Konstruksi/turbin angin/jalur kereta api |
| Pengemasan | Karton + palet; kami dapat mengemas mesin cuci sesuai kebutuhan Anda |
| Ketentuan | FOB + Shanghai/Ningbo |
| Waktu pengiriman | 30-70 hari |
| Ukuran |
Diameter dalam (min) |
Diameter dalam (maksimal) |
Di luar diameter (maksimal) |
Di luar diameter (min) |
Ketebalan (ukuran nominal) |
Ketebalan (maksimal) |
Ketebalan (min) |
Bagian dalam chamfer (min) |
Bagian dalam chamfer (maksimal) |
Celah luar |
|---|---|---|---|---|---|---|---|---|---|---|
| M12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| M16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| M20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
M36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

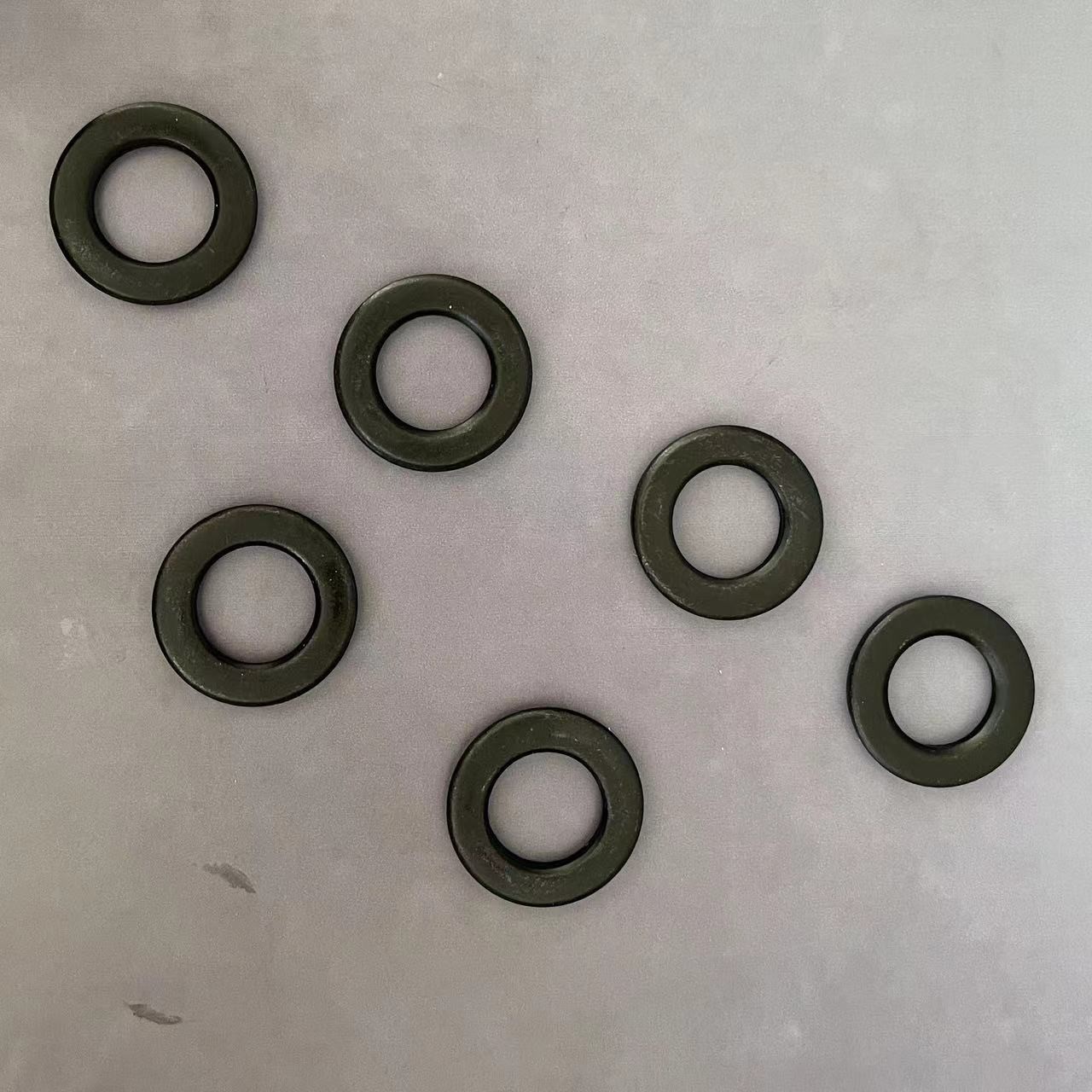

Gambar produk untuk mesin cuci datar
